是不是每次看到德國人機電做得美觀、整齊，是不是有種崇拜和羨慕的感覺，其實我們也能做到，接下來介紹一種明敷電線管成排施工方法。



一、施工流程：

了解和熟悉圖紙

確定箱盒的位置和配管走向

統計明配管數量

定位→支架加工

支架安裝

管線敷設

接地跨接

成品保護

1、熟悉設計圖紙，根據圖紙的要求測定箱盒的安裝位置以及配管的走向。

2、根據設計圖紙中箱盒的安裝位置，確定管路的走向，將成排管路的垂直、水平走向彈線，按照固定點間距的尺寸，確定支架、吊架的具體位置。固定點的距離均勻，管卡與終端、轉彎中點、電氣器具或接線盒邊緣的距離為150mm～500mm。

3、根據箱盒的回路數量統計明配管的數量，進而確定支架的加工尺寸。根據管徑大小和管卡的安裝空間確定管卡的固定孔距，保證同一方向的明配管安裝間距一致。

4、根據彈線測定的支架位置安裝支架。

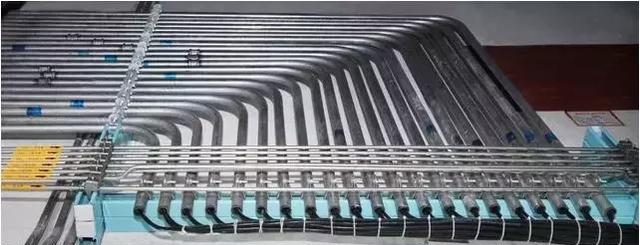

5、沿支架敷設管子，明配管彎曲半徑不小于管外徑6倍。如有一個彎時，可不小于管外徑的4倍。加工方法采用冷煨法或熱煨法。成排明敷管道固定間距一致，彎曲半徑一致，進配電柜（箱）時，分組對稱固定，保證分組配管彎曲一致，整齊美觀。

6、鍍鋅的鋼導管、可撓性導管和金屬線槽不得熔焊跨接接地線，采用專用接地卡跨接，兩卡之間采用銅芯軟導線連接，截面積不小于4mm2。



三、注意要點

1、敷設前檢查管路，內側無毛刺，鍍鋅層或防銹漆完整無損，管子不順直需調直。

2、使用鐵支架時，將鋼管用管卡固定在支架上，不得將鋼管焊接在其他管道上。

3、明敷管路與設備連接，將鋼管敷設到設備內，不能直接進入時，進行特殊處理后再進行連接。明配的導管排列整齊，固定點間距均勻，安裝牢固；在終端 彎頭中點或柜、臺、箱、盤等邊緣的距離150～500mm 范圍內設有管卡。

4、導管和線槽，在建筑物變形縫處，需設補償裝置。



四、施工圖紙中線纜線管的敷設表達方式術語

SR：沿鋼線槽敷設

BE：沿屋架或跨屋架敷設

CLE：沿柱或跨柱敷設

WE：沿墻面敷設

CE：沿天棚面或頂棚面敷設

ACE：在能進入人的吊頂內敷設

BC：暗敷設在梁內

CLC：暗敷設在柱內

WC：暗敷設在墻內

CC：暗敷設在頂棚內

ACC：暗敷設在不能進入的頂棚內

FC：暗敷設在地面內

SCE：吊頂內敷設,要穿金屬管

1、導線穿管表示

SC-焊接鋼管

MT-電線管

PC-PVC塑料硬管

FPC-阻燃塑料硬管

CT-橋架

MR-金屬線槽

M-鋼索

CP-金屬軟管

PR-塑料線槽

RC-鍍鋅鋼管

2、導線敷設方式的表示

DB-直埋

TC-電纜溝

BC-暗敷在梁內

CLC-暗敷在柱內

WC-暗敷在墻內

CE-沿天棚頂敷設

CC-暗敷在天棚頂內

SCE-吊頂內敷設

F-地板及地坪下

SR-沿鋼索

BE-沿屋架，梁

WE-沿墻明敷
