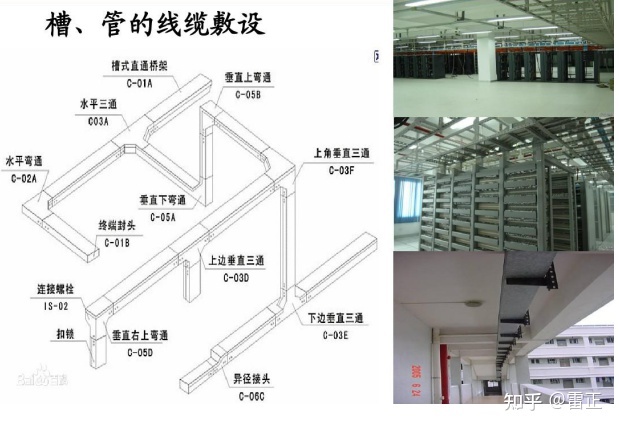

●管槽線纜鋪設

●管槽可放線纜條數

布線系統中除了線纜外，槽管是一個重要的組成部分，在綜合布線系統中主要使用線槽有以下幾種情況:

金屬線槽和附件;

鍍鋅線管和附件;

PVC塑料線槽和附件;，

PVC塑料線管和附件。

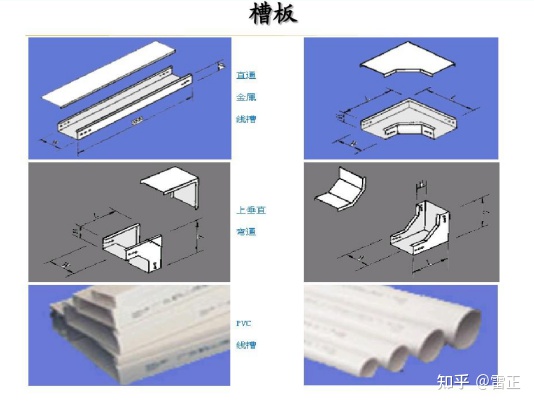

金屬線槽和塑料線槽

金屬線槽由槽底和槽蓋組成，每根糟一般長度為2米，槽與槽連接時使用相應尺寸的鐵板和螺絲固定。

在綜合布線系統中一般使用的金屬線槽的規格有:

50 x 100mm、100 x 100mm、 100 x 200mm、100 x 300mm、200x 400mm等多種規格。

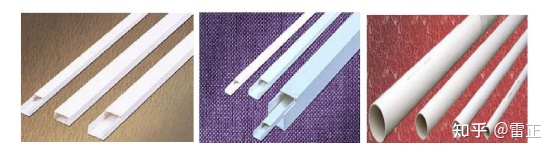

PVC管型號: Φ16/Φ20/Φ25/Φ25F/Φ30/Φ40系列等。

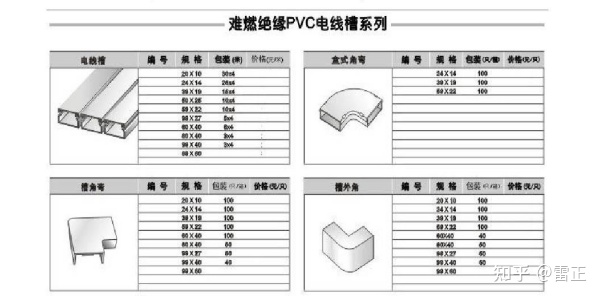

PVC槽型號: 20×12、25×12.5、25×25、30×15、40×20等。

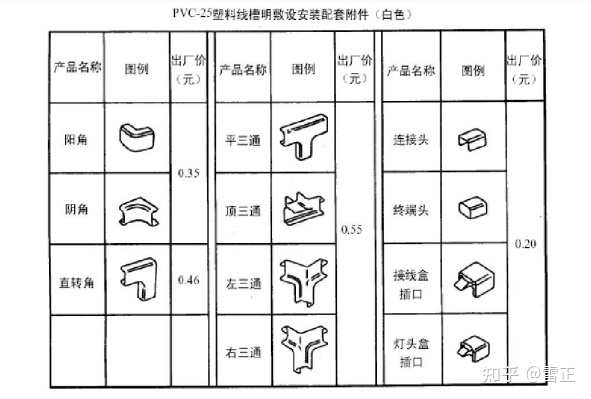

與PVC線槽配套的附件有:陽角、陰角、直轉角、平三通、左三通、右三通、連接頭、終端頭、接線盒(暗盒、明盒)等。

鍍鋅線管

鍍鋅線管是用于分支結構或暗埋的線路，它的規格也有多種，以外徑mm為 單位:工程施工中常用的鍍鋅線管有: D16、 D20、D25、D32、D40、D50、D63、D25、D110等規格。鍍鋅線管一般管內填充物占30%左右，以便于穿線。金屬線管還有一種是軟管(俗稱蛇皮管),供彎曲的地方使用。

塑料線管

PVC阻燃導管是以聚氯乙稀樹脂為主要原料,按外徑有: D16、D20、D25、D32、D40、D45、D63、D25、D110等規格。與PVC管安裝配套的附件有:接頭、螺圈、彎頭、彎管彈簧;一通接線合、通接線合、三通接線合、四通接線合、開口管卡、專用截管器、PVC膠合劑等。

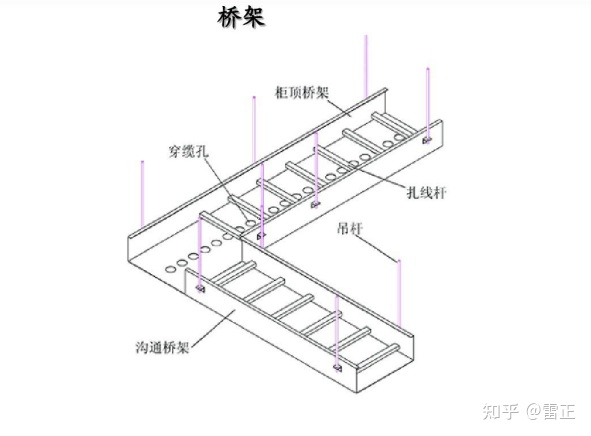

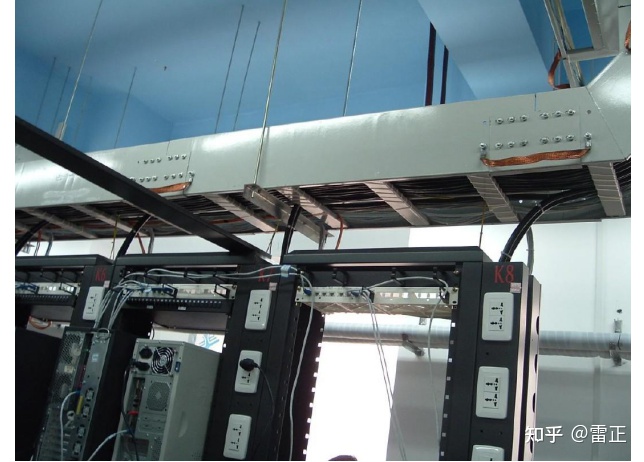

電纜橋架

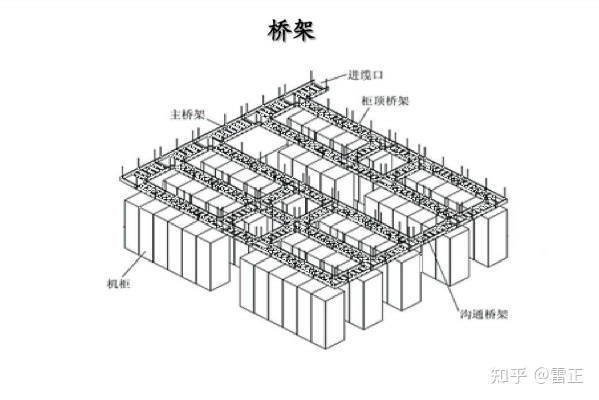

橋架是布線行業的一個術語，是建筑物內布線不可缺少的一個部分。橋架分為普通型橋架、重型橋架、槽式橋架。在普通橋架中還可分為普通型橋架，直邊普通型橋架。

在普通橋架中，有以下主要配件型號種類:

梯架、彎通、三通、四通、多節二通、凸彎通、凹彎通、調高板、端向聯結板、調寬板

在直通普通型橋架中有以下主要配件型號種類:

梯架、彎通、三通、四通、多節二通、凸彎通、凹彎通、蓋板、彎通蓋板、三通蓋板、四通蓋、凸彎通蓋板、凹彎通蓋板、花孔托盤、花孔彎通、花孔四通托盤、聯結板垂直轉角聯接扳、小平轉角聯結板、臺端向聯接板護扳、隔離板、調寬板、端頭擋板等。

選用電纜橋架規格型號方法

(1)確定橋架寬度、層數、支撐點的型式和間距、以及電纜在各層橋架上的分布

(2)計算每層電纜的均布荷載(kN/m2),初步確定電纜橋架的型號、規格。

(3)按最大的電纜總均布荷載值來驗算橋架強度。

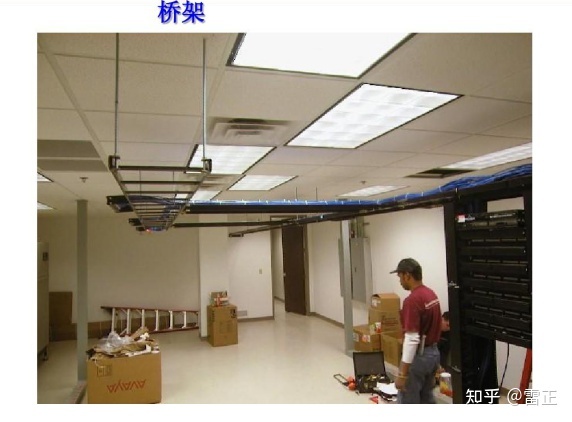

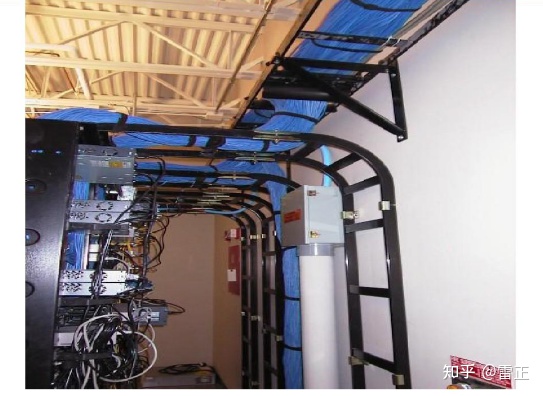

電纜橋架施工

電纜橋架宜高出地面2.2m以上，橋架頂部距頂棚或其他障礙物不應小于0.3m，橋架寬度不宜小于0.1m，橋架內橫斷面的填充率不應超.過50%。

在電纜橋架內 纜線垂直敷設時，在纜線的上端應每間隔1.5m左右固定在橋架的支架上;水平敷設時，在纜線的首、尾、拐彎處每間隔2~3m處進行固定。

電纜線槽宜高出地面2.2m。在吊頂內設置時，槽蓋開啟面應保持80mm的垂直凈空，線槽截面利用率不應超過50 %。

水平布線時，布放在線槽內的纜線可以不綁扎，槽內纜線應順直，盡量不交叉,纜線不應溢出線槽，在纜線進出線槽部位，拐彎處應綁扎固定。垂直線槽布放纜線應每間隔1.5m固定在纜線支架上。

電纜橋架施工

在水平、垂直橋架和垂直線槽中敷設線時，應對纜線進行綁扎。綁扎間距不宜大于1. 5m，扣間距應均勻，松緊適度。預埋鋼管如圖所示，它結合布放線槽的位置進行。設置纜線橋架和纜線槽支撐保護要求:

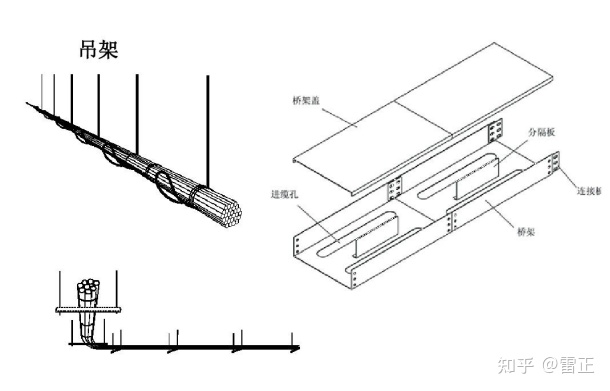

1)橋架水平敷設時，支撐間距一般為1~1.5m，垂直敷設時固定在建筑物體上的間距宜小于1.5m。

2)塑料線槽槽底固定點間距一般為0.8~1m (一條槽板內訂3顆釘)。

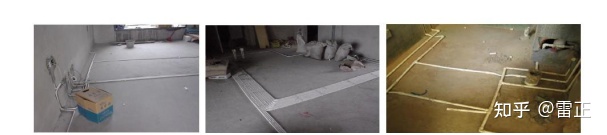

預埋暗管

預埋在墻體中間的暗管內徑不宜超過20mm;樓板中的暗管內徑宜為15~ 25mm。在直線布管.30m處應設置暗線箱等裝置。

暗管的轉彎角度應大于90°C，在路徑上每根暗管的轉彎點不得多于兩個，并不應有S彎出現。在彎曲布管時，在每間隔15m處應設置暗線箱等裝置。

配件說明

由于配件種類非常多，–般在施工中配件購買時數量要充分(每種配件一小箱)，在施工完成后還有大量剩余配件屬正常現象!
