鍍鋅穿線管在電氣圖紙敷設方式詳解
之前有發表過一篇關于圖紙標注符號（穿線管敷設方式）比如：
SR： 沿鋼線槽敷設
BE： 沿屋架或跨屋架敷設
CLE：沿柱或跨柱敷設
WE： 沿墻面敷設
CE： 沿天棚面或頂棚面敷設
ACE：在能進入人的吊頂內敷設
········
等關于鍍鋅穿線管做法標注符號，很多人都問我這些在哪里有標注，今天我就來跟
大家說說！

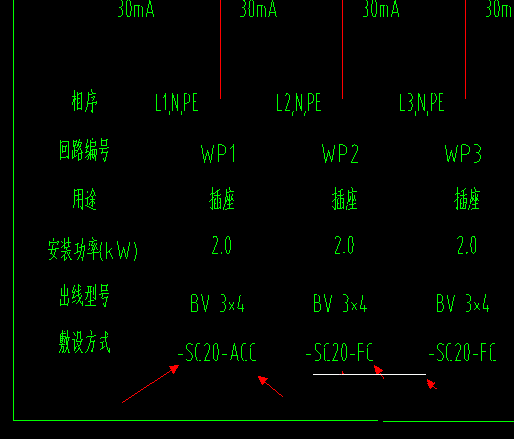

首先看圖一：
這是水電電氣安裝圖紙系統圖的部分截圖，圖紙中有明確標注回路的敷設方式，如圖一中：-SC20-ACC
這就是線路回路的敷設方式，其中SC20標注：型號為20焊接鋼管（現在很多工地都用鍍鋅鋼管）
ACC的標注：暗敷設在不能進入的頂棚內還有第二回路中FC的標注，FC的標注： 暗敷設在地面內還有一些回路的敷設方式需要好幾種的。

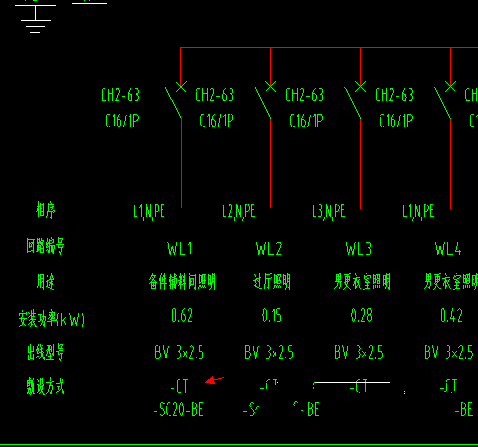

比如圖二：
圖二中：-CT-SC20-BE
CT：金屬橋架
SC20：型號為20焊接鋼管
BE：沿屋架或跨屋架敷設
像這樣的敷設方式我們可以這樣理解：
該回路線路需要敷設在金屬橋架上，并用型號為20焊接鋼管，沿屋架或跨屋架敷設！
系統圖還有標注線的型號等，大家學習看電氣安裝圖紙的，要根據線的編號到找到同編號的系統圖，這樣才能完整了解一個配電箱內部配置，以及回路敷設方式，線的規則等！
