很多朋友卻不懂鍍鋅電線管的施工規范標準，沒有按照設計要求施工，而導致相關單位驗收時不過關，需要重新施工安裝等等，從而造成損失，東莞文興線管廠小編在《建筑電氣工程施工質量驗收規范》標準國家規范文本采集了關于鍍鋅電線管敷設要求的部分下來，分享給大家：

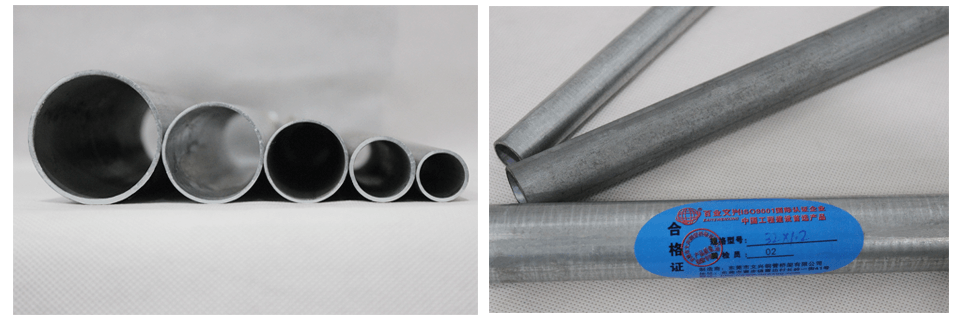

• 電線導管、電纜導管和線槽敷設

主控項目

14.1.1 金屬的導管和線槽必須接地(PE)或接零(PEN)可靠，并符合下列規定：

1 鍍鋅的鋼導管、可撓性導管和金屬線槽不得熔焊跨接接地線，以專用接地卡跨接的兩卡間連線為銅芯軟導線，截面積不小于4mm2；

2 當非鍍鋅鋼導管采用螺紋連接時，連接處的兩端焊跨接接地線；當鍍鋅鋼導管采用螺紋連接時，連接處的兩端用專用接地卡固定跨接接地線；

3 金屬線槽不作設備的接地導體，當設計無要求時，金屬線槽全長不少于2處與接地(PE)或接零(PEN)干線連接；

4 非鍍鋅金屬線槽間連接板的兩端跨接銅芯接地線，鍍鋅線槽間連接板的兩端不跨接接地線，但連接板兩端不少于2個有防松螺帽或防松墊圈的連接固定螺栓。

14.1.2 金屬導管嚴禁對口熔焊連接；鍍鋅和壁厚小于等于2mm的鋼導管不得套管熔焊連接。

14.1.3 防爆導管不應采用倒扣連接；當連接有困難時，應采用防爆活接頭，其接合面應嚴密。

14.1.4 當絕緣導管在砌體上剔槽埋設時，應采用強度等級不小于M10的水泥砂漿抹面保護，保護層厚度大于15mm。

一般項目

14.2.1 室外埋地敷設的電纜導管，埋深不應小于0.7mm。壁厚小于等于2mm的鋼電線導管不應埋設于室外土壤內。

14.2.2 室外導管的管口應設置在盒、箱內。在落地式配電箱內的管口，箱底無封板的，管口應高出基礎面50～80mm。所有管口在穿入電線、電纜后應做密封處理。由箱式變電所或落地式配電箱引向建筑物的導管，建筑物一側的導管管口應設在建筑物內。

14.2.3 電纜導管的彎曲半徑不應小于電纜最小允許彎曲半徑，電纜最小允許彎曲半徑應符合本規范表12.2.1-1的規定。

14.2.4 金屬導管內外壁應防腐處理；埋設于混凝土內的導管內壁應防腐處理，外壁可不防腐處理。

14.2.5 室內進入落地式柜、臺、箱、盤內的導管管口，應高出柜、臺、箱、盤的基礎面50～—80mm。

14.2.6 暗配的導管，埋設深度與建筑物、構筑物表面的距離不應小于15mm,明配的導管應排列整齊，固定點間距均勻，安裝牢固；在終端、彎頭中點或柜、臺、箱、盤等邊緣的距150～500mm范圍內設有管卡，中間直線段管卡；敷設方式導管種類導管直徑；15～2025～3232～4050～6565以上；管卡間最大距離；支架或沿墻明敷壁厚＞2mm剛性鋼導管1.52.0；壁厚≤2mm剛性鋼導管1.01.52.0——；剛性絕緣導管1.01.51.52.02.0；

14.2.7 線槽應安裝牢固，無扭曲變形，緊固件的；150～500mm范圍內設有管卡，中間直線段管卡間的最大距離應符合表14.2.6的規定。 表14.2.6 管卡間最大距離敷設方式 導 管 種 類 導管直徑15～20 25～32 32～40 50～65 65以上

管卡間最大距離

支架或沿墻明敷 壁厚＞2mm剛性鋼導管 1.5 2.0 2.5 2.5 3.5

壁厚≤2mm剛性鋼導管 1.0 1.5 2.0 — —

剛性絕緣導管 1.0 1.5 1.5 2.0 2.0

線槽應安裝牢固，無扭曲變形，緊固件的螺母應在線槽外側。

• 防爆導管敷設應符合下列規定：

1 導管間及與燈具、開關、線盒等的螺紋連接處緊密牢固，除設計有特殊要求外，連接處不跨接接地線，在螺紋上涂以電力復合酯或?qū)щ娦苑冷P酯；

2 安裝牢固順直，鍍鋅層銹蝕或剝落處做防腐處理。

• 絕緣導管敷設應符合下列規定：

1 管口平整光滑；管與管、管與盒(箱)等器件采用插入法連接時，連接處結合面涂專用膠合劑，接口牢固密封；

2 直埋于地下或樓板內的剛性絕緣導管，在穿出地面或樓板易受機械損傷的一段，采取保護措施；

3 當設計無要求時，埋設在墻內或混凝土內的絕緣導管，采用中型以上的導管；

4 沿建筑物、構筑物表面和在支架上敷設的剛性絕緣導管，按設計要求裝設溫度補償裝置。

• 金屬、非金屬柔性導管敷設應符合下列規定：

1 剛性導管經柔性導管與電氣設備、器具連接，柔性導管的長度在動力工程中不大于0.8m，在照明工程中不大于1.2m；

2 可撓金屬管或其他柔性導管與剛性導管或電氣設備、器具間的連接采用專用接頭；復合型可撓金屬管或其他柔性導管的連接處密封良好，防液覆蓋層完整無損；

3 可撓性金屬導管和金屬柔性導管不能做接地(PE)或接零(PEN)的接續導體。

14.2.11 導管和線槽，在建筑物變形縫處，應設補償裝置。

• 電線、電纜穿管和線槽敷線

主控項目

15.1.1 三相或單相的交流單芯電纜，不得單獨穿于鋼導管內。

15.1.2 不同回路、不同電壓等級和交流與直流的電線，不應穿于同一導管內；同一交流回路的電線應穿于同一金屬導管內，且管內電線不得有接頭。

15.1.3 爆炸危險環境照明線路的電線和電纜額定電壓不得低于750V，且電線必須穿于鋼導管內。

一般項目

15.2.1 電線、電纜穿管前，應清除管內雜物和積水。管口應有保護措施，不進入接線盒(箱)的垂直管口穿入電線、電纜后，管口應密封。

15.2.2 當采用多相供電時，同一建筑物、構筑物的電線絕緣層顏色選擇應一致，即保護地線(PE線)應是黃綠相間色，零線用淡藍色；相線用：A相——黃色、B相——綠色、C相——紅色。
