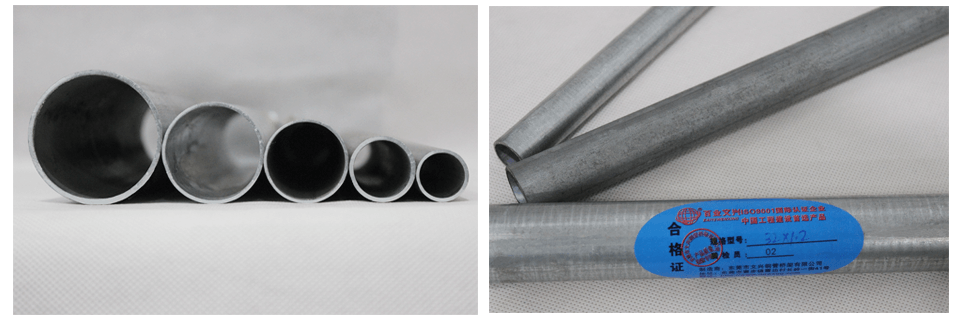

? ? ? ? KBG/JDG鍍鋅穿線管是使熔融金屬與鐵基體反應(yīng)而產(chǎn)生合金層，從而使基體和鍍層二者相結(jié)合。熱鍍鋅是先將鋼管進行酸洗，為了去除鋼管表面的氧化鐵，酸洗后，通過氯化銨或氯化鋅水溶液或氯化銨和氯化鋅混合水溶液槽中進行清洗，然后送入熱浸鍍槽中。熱鍍鋅具有鍍層均勻，附著力強，使用壽命長等優(yōu)點。鋼管基體與熔融的鍍液發(fā)生復(fù)雜的物理、化學(xué)反應(yīng)，形成耐腐蝕的結(jié)構(gòu)緊密的鋅一鐵合金層。合金層與純鋅層、鋼管基體融為一體。故其耐腐蝕能力強。那么什么才是合格的KBG/JDG鍍鋅穿線管呢？

　　KBG/JDG鍍鋅穿線管的要求

　　1、鍍鋅線管的長度為2/3/4m，每批允許體重量不大于總重量5%，長度不小于2m的短尺鋼管。

　　2、定尺長度：
　　鍍鋅鋼管的主尺長度應(yīng)在通常長度范圍內(nèi)其長度允許偏差為+20mm

　　3、.倍尺長度：
　　鍍鋅鋼管的倍尺長度應(yīng)在通常長度范圍內(nèi)其余長允許偏差為+20mm。每個倍尺應(yīng)留5mm-10mm的切口余量。

　　4、端口要求：
　　端頭形狀鍍鋅鋼管的兩端應(yīng)在鍍鋅前與鋼管軸線切成直角，切口內(nèi)外毛刺高度均不得大于0.5mm。

　　5、制造方法：
　　鍍鋅采用熱浸鍍鋅法。

　　6、力學(xué)性能：
　　鋼管鍍鋅前的力學(xué)性能應(yīng)符合GB3092的規(guī)定。

　　7、鍍鋅層的均勻性
　　鍍鋅鋼管應(yīng)做鍍鋅層均勻性的試驗，鋼管試樣在硫酸銅溶液中連續(xù)浸漬5次不得變紅。

　　8、冷彎曲試驗
　　公稱口徑不大于50mm的鍍鋅鋼管應(yīng)做冷彎曲試驗。彎曲角度為90。彎曲半徑為外徑的8倍。試驗時不帶填充物，試樣焊縫處應(yīng)置于彎曲方向的外側(cè)或上部。試驗后，試樣上不應(yīng)有裂縫及鋅層剝落現(xiàn)象。

　　9、表面質(zhì)量
　　鍍鋅鋼管的內(nèi)外表面應(yīng)有完整層，不得有未鍍上鋅的黑斑和氣泡存在。允許有不大的粗糙面和局部的鋅瘤存在。

　　10、鍍鋅層重量

　　鍍鋅層重量平均值應(yīng)不小于500g/㎡，其中任何一個試樣不得小于480g/㎡。

推薦你看：鍍鋅穿線管工藝要求
